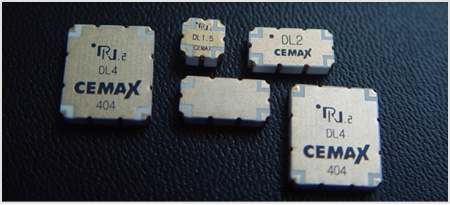

♦ Delay Line
Delay Line产品是起到延迟RF信号作用的RF零件。 RN2拥有功放线路制作所需多种Delay Line产品群。 使用RN2 Delay Line产品群能够实现的群延迟(Group Delay)值：0.5、1.0、1.5、2、3、4ns.
♦ 应用领域
TETRA、GSM、UMTS、LTE带宽RF APD Amp
♦ 功能
多种延迟值：0.5/1.0/1.5, 2, 3, 4ns
小尺寸：5.08x5.08mm, 10.0x5.0mm, 10.16x11.83mm
| Part Number | Freg.Range (MHz) | Returm Loss (dB) | Insertion Loss (dB) | Group Delay (ns) | Dimension(mm) | ||
|---|---|---|---|---|---|---|---|
| X | Y | T | |||||
| DL1.4 | 1600-2400 | 14 | 2.2 | 1.4 | 10.16 | 5.08 | 2.00 |
| DL1.5 | 500~2800 | 20. 20. 11 | 0.6, 1.2, 1.7 | 0.5, 1.0, 1.5 | 5.08 | 5.08 | 2.40 |
| DL2 | 300~2700 | 20 | 0.9 | 2.0 | 5.08 | 10.16 | 2.00 |
| DL3 | 300~2700 | 20 | 2.3 | 3.0 | 5.00 | 10.16 | 1.80 |
| DL4 | 300~2800 | 20 | 1.9 | 4.0 | 10.16 | 11.83 | 2.00 |
